単眼/二眼・2D/3D形状検査装置

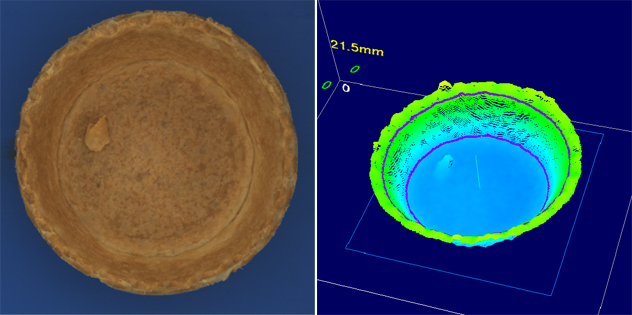

視差計測法により対象物の各点の高さを計測し三次元的形状を検査します
■ 2D検査と3D検査が同じカメラでできるので、システムがシンプルです
■ 手作り感ある高級焼き菓子の形状検査と焼き色検査などに適しています
■ その他、成型品等の形状検査にもお薦めします
■ 対象物表面は光沢が無いマット面が望ましいです
■ 対象物の大きさのバリエーションにはある程度対応が可能です

項目 単眼2D/3D 二眼2D/3D
カメラ台数 １ ２
検査システム １台のカメラで形状計測と上面検査が可能 ２台のカメラで形状計測と上面検査が可能

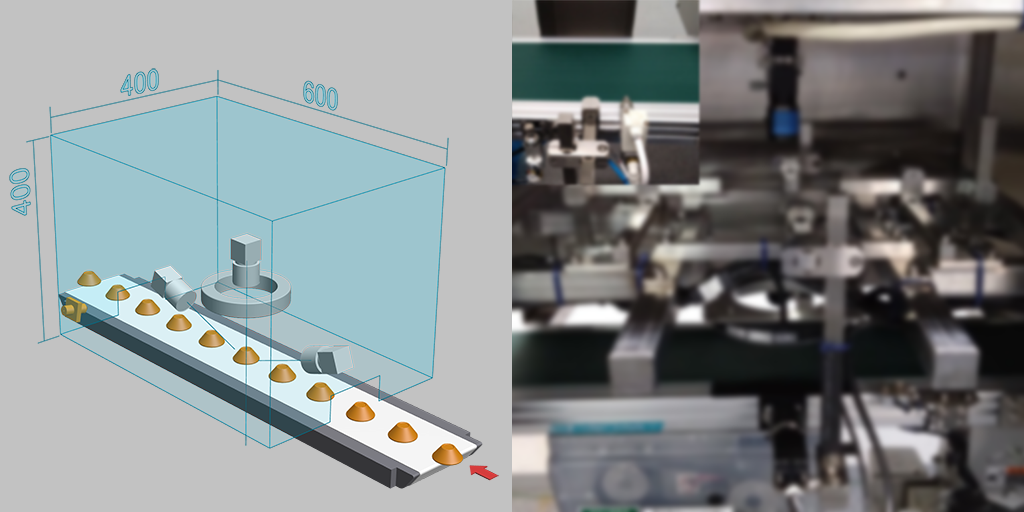

搬送方法 ベルトによる単列定速搬送（最大速度40m/分） 搬送方法に制限はない（静止状態でも可）
検査方法 １カメラ２画像視差計測による ２カメラ画像視差計測による
相対高さ計測精度 視野80mmの場合で0.2mm  視野80mmの場合で0.2mm
製品高さ計測条件 ベルトと対象物の等速並進運動条件が重要 等速並進運動条件はない
処理能力 視野80mm対象物50φで240個/分 視野80mm対象物50φで240個/分
排出方法 プッシャーまたはエアによる プッシャーまたはエアによる
